pH對活性氧化鋁除磷效果的影響

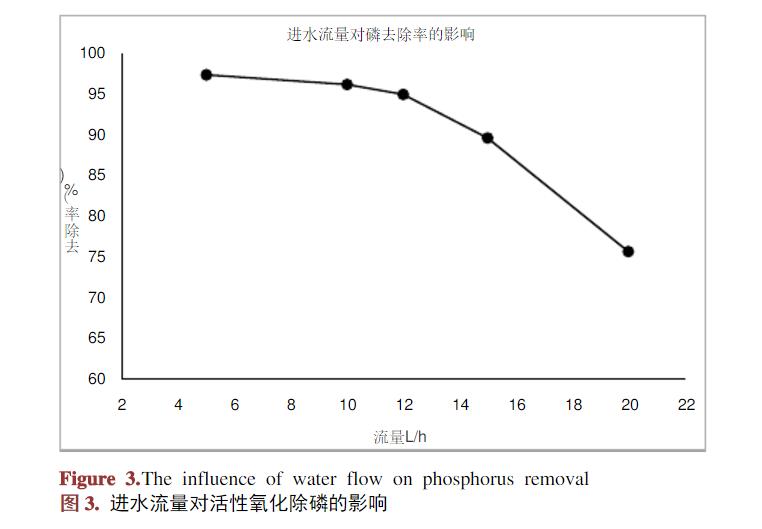

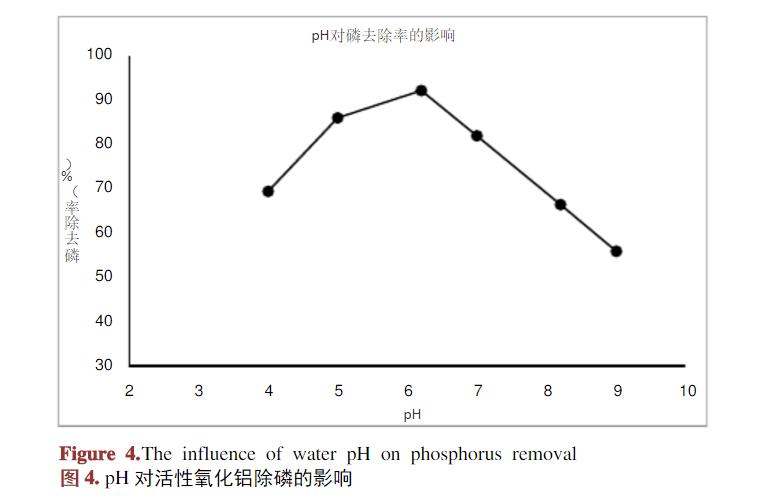

       以進(jìn)水磷濃度為10mg/L,流量為4L/h，在不同pH條件下進(jìn)行吸附，試驗結(jié)果如圖4。實驗表明，當(dāng)pH小于4時吸附效果較差，pH為4時的磷去除率為69%。pH在5-6期間時吸附效果最佳，磷去除率達(dá)92%，當(dāng)pH大于9時，磷去除率僅為56%。這說明在pH在5-6期間時對磷的吸附效率最高，是設(shè)備運行的最佳pH范圍。

      通常認(rèn)為活性氧化鋁的除磷機(jī)理為：活性氧化鋁表面的分子先與水分子結(jié)合，生成氫氧化鋁，然后再與磷酸根離子發(fā)生交換，生成磷酸鹽。吸附過程如下：
      Al2O3+3H2O↔2Al(OH)3
      Al(OH)3+H2PO4-↔AlPO4+OH-+2H2O
      由該吸附反應(yīng)式可知，隨著吸附的進(jìn)行，溶液pH值會逐漸升高，因此，低pH值對磷吸附有利，但pH值過低會造成活性氧化鋁的酸溶解，不利于吸附進(jìn)行。另一方面，在酸性條件下，活性氧化鋁表面帶正電荷，表面的Zeta電位隨 pH的升高而降低。pH在6.5時活性氧化鋁表面的Zeta電位己經(jīng)很低，零點電荷的pH約為8.5，大于8.5時活性氧化鋁帶負(fù)電。綜上所述，活性氧化鋁的吸附是離子交換和靜電吸附的綜合作用 。表面絡(luò)合吸附理論認(rèn)為活性氧化鋁固體表面的鋁離子首先與配位體水分子絡(luò)合，絡(luò)合配位體水分子在氧化物表面發(fā)生質(zhì)子遷移過程，形成羥基，羥基的氧化物表面隨著水溶液pH值的不同而不同，吸附H＋或OH－，產(chǎn)生表面帶電現(xiàn)象，因此發(fā)生靜電吸附，活性氧化鋁的吸附同時存在離子交換和靜電吸附的雙重作用，這使得除磷效率大幅度提高�；钚匝趸�鋁對陰離子的吸附親和力順序為OH->PO43->F->SO4>Cl->NO3，因此使用活性氧化鋁去除低濃度水體中的磷是一個很好的選擇。
