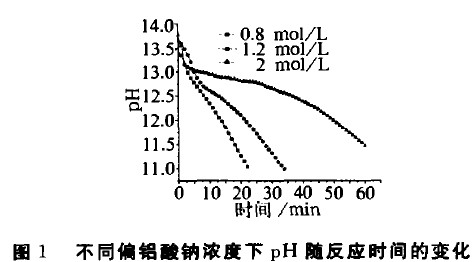

向偏鋁酸鈉溶液中緩慢地通入二氧化碳?xì)怏w可以得到活性氧化鋁原料擬薄水鋁石。對(duì)NaAl02溶液和CO2成膠機(jī)理的分析表明，反應(yīng)在較低的溫度、劇烈攪拌的條件下進(jìn)行，同時(shí)反應(yīng)終點(diǎn)pH應(yīng)在10.5～11之間。因此初步確定反應(yīng)溫度為15～20℃ ，反應(yīng)終點(diǎn)的pH 為10.5～11，CO2氣體流量為0.3～0.5m3/h。證實(shí)了在選擇的實(shí)驗(yàn)條件下生成的氫氧化鋁主要是以活性氧化鋁原料擬薄水鋁石的形態(tài)存在，同時(shí)發(fā)現(xiàn)反應(yīng)時(shí)間受偏鋁酸鈉濃度的影響較大。偏鋁酸鈉的濃度越大，反應(yīng)的時(shí)間越長(zhǎng)，然而反應(yīng)時(shí)間過(guò)長(zhǎng)，生成的產(chǎn)品的晶型就會(huì)更加復(fù)雜，故偏鋁酸鈉的濃度不宜太高。實(shí)驗(yàn)研究發(fā)現(xiàn)偏鋁酸鈉的濃度在2mol/L以上時(shí)，反應(yīng)時(shí)間增長(zhǎng)特別快。因此從提高生產(chǎn)率和控制晶型兩方面來(lái)考慮，偏鋁酸鈉的濃度一般定在2mol/L以下。不同的偏鋁酸鈉濃度下pH隨反應(yīng)時(shí)間的變化如圖1所示。在強(qiáng)烈攪拌的情況下，當(dāng)NaAlO2濃度為2mol/L、CO2的流量為0.3m3/h、反應(yīng)溫度控制在2O℃ 、終點(diǎn)pH為10.5附近時(shí)，通過(guò)XRD分析可知，生成物中主要是活性氧化鋁原料擬薄水鋁石。在此條件下生成的活性氧化鋁原料擬薄水鋁石粒度在100nm以內(nèi)，且結(jié)晶度較好。
